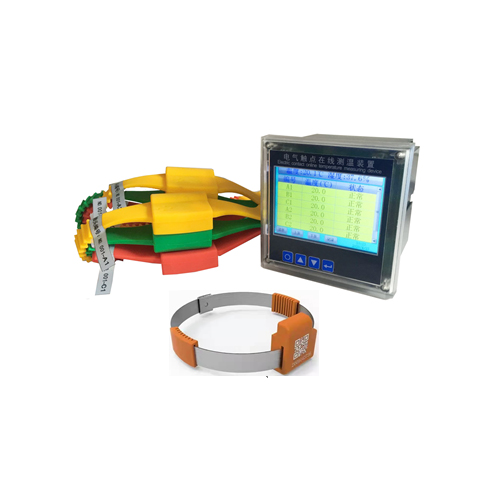

KD-1500D触点测温装置

一、概述：

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸、变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

二、系统原理与产品特点：

2.1 系统原理

为提高对强电场、磁场及强电磁的抗干扰的能力，提高产品的可靠性，KD-1500D系列电气触点温度测量装置采用了多种软、硬件抗干扰措施。

在软件设计上应用数字编码、解码技术、软件滤波技术，消除干扰信号；另外为消除随机干扰，利用触头温度变化相对缓慢的特点，对检测点信号反复接收，多次采集，排除异常数据以保证数据可靠。

在硬件上采用ZIGBEE短距离无线通信技术，微电子器件采用工业级，并加强各级滤波消除高频干扰；温度采集模块与测温点在设计上保证处于同一电位，减少电场的影响。

KD-1500D主控制器具有485通信，以实现集中控制和信息分析；KD-1500D主控制器具有数据显示和设定功能，可当地查看运行状态，可查看或设定运行参数。

KD-1500D主控制器通过ZIGBEE无线通信与1～15个温度传感器连接，采集温度数据，同时通过485总线，将接收到的温度数据，上传至上位机监控主机。

2.2 产品特点

n   采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变被测设备的绝缘性能，使用安全可靠。

n   测温范围可达-40℃～125℃；

n   温度传感器采用低功耗设计，休眠功耗低至1.5μA，延长了温度传感器电池设计使用寿命。

n   温度传感器可在2.1V-3.6V宽电压范围内正常工作。

n   采用国际先进的无线传输技术。解决了无线信号的互相干扰问题和数据传输纠错问题。对一次设备无干扰和影响。

n   温度传感器壳体使用耐高温、阻燃材料。

n   RS485通讯波特率：2400、4800、9600bps。

三、性能参数：

3.1、基本参数

n   辅助电源：可适用于AC85V～265V\DC100V～370V.

n   接点温度测量点数：支持1-15个点，常用6点

n   传感器与主控装置间传输距离： < 100M（在开放空间内）

3.2、 主要性能指标

n   温度传感器测量范围：-40℃～125℃

n   温度测量精度：±1℃

n   无线收发频率： 2.400-2.525GHz

n   无线发射功率： 0dBm

n   无线接收灵敏度：-94dBm@250kbps

n   电池工作寿命可达3年以上

n   工作温度：-20～+85℃；

n   贮存温度：-40～+85℃；

3.3、电磁兼容

n   电快速瞬变脉冲群干扰：主控制器电源能承受GB/T 17626.4标准规定的四级电快速瞬变脉冲群抗扰度试验；

n   雷电波干扰：主控制器电源能承受GB/T 17626.5标准规定的四级浪涌（冲击）抗扰度试验；

n   静电放电干扰：主控制器能承受GB/T 17626.2标准规定的四级静电放电抗扰度试验。
