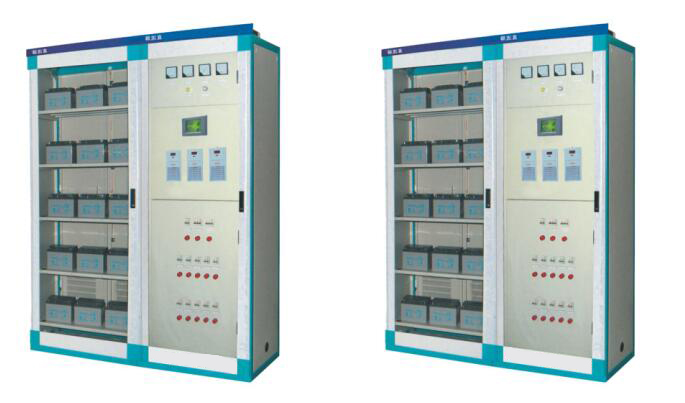

KD-ZLP400直流屏

一．系统性能特点

1．模块化设计，N+1热备，可平滑扩容。

2．采用九十年代国际软开关电源技术，采用进口名优器件。

3．监控功能完善，高智能化，采用大屏幕液晶汉字显示，声光告警。全智能设计，对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控主要监控有：模块的开关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换电池自动管理等。

4．监控系统配有标准RS—485接口，采用电力部标准通信规约，方便接入自动化系统，或单独组网，实现“四遥”及无人值守。

5．对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流，自动控制均、浮充以及定期维护均充。同时具有电池温度补偿功能。

二．系统技术指标

1． 交流输入电压：380V±15%（三相）

2． 电网频率：50HZ±10%      功率因数：≥0.90

3． 输入过压保护：456V±2V（任意一相电压）

4． 输入欠压保护：300V±2V（任意一相电压）

5． 输出电压范围：180V—300V  连续可调 （220V系统）

6． 输出限流：112%

7． 稳压精度、稳流精度：≤±0.5%

8． 纹波系数：≤±0.1%

9． 电源效率：≥94%

10．输出过压保护：328V±3V，

11．绝缘强度：1500VAC 50Hz，时间1分钟，漏电流10mA

12．外型尺寸：2260×800×600mm，2360×800×600mm

三．使用环境

؆ 在海拔2000米以下工作。

؆ 环境温度-10℃～+45℃。环境最大相对湿度不超过90%。

؆ 运行地点无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。

؆安装地基无剧烈震动和冲击，垂直斜度不超过5°。

؆ 在室内场合下使用。

؆ 不符合以上条件的特殊使用单位应定货时提出。

四．系统原理框图

本系统由 交流配电、整流模块、降压硅链、中央监控器、直流馈电 等组成。
